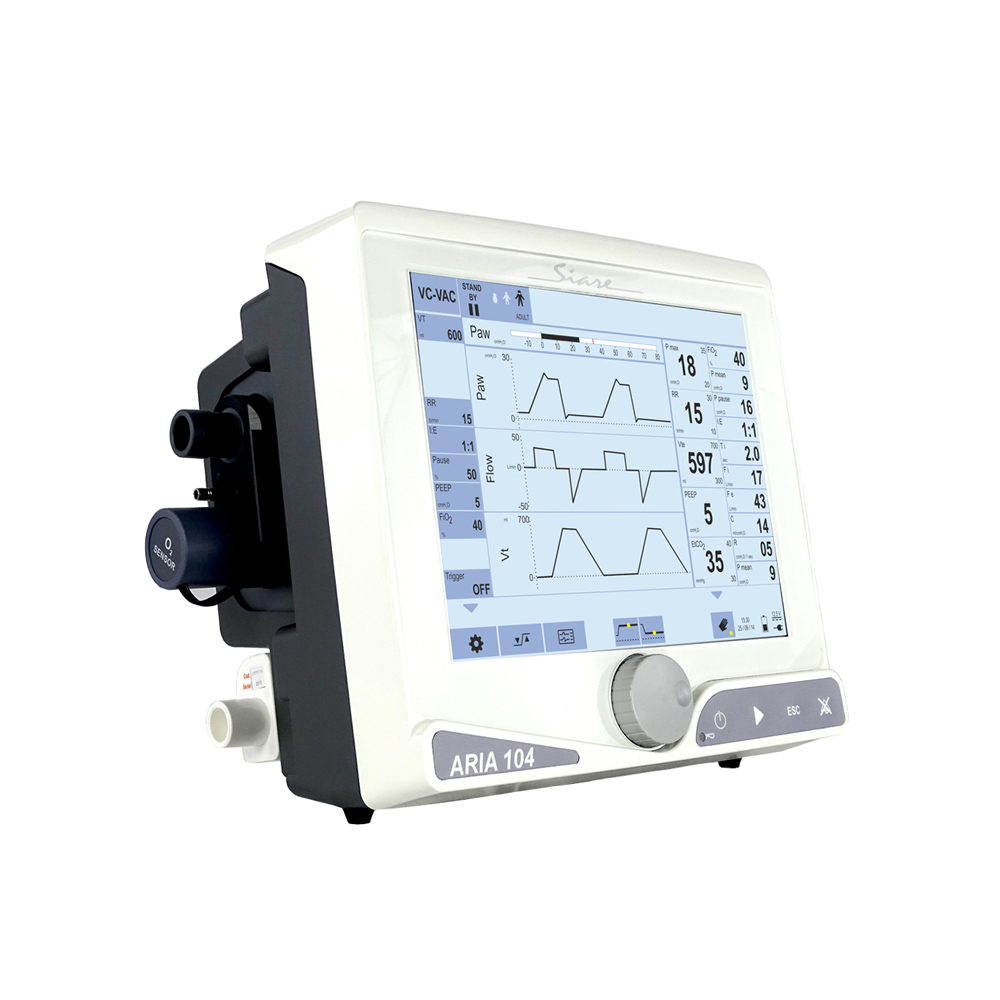

Máy thở xâm nhập và không xâm nhập SIARE ARIA 104

Đặc điểm:

• Máy thở phổi Aria 104 được trang bị tuabin khí nén tích hợp và với màn hình cảm ứng màu 10,4 inch hiển thị màu sắc hiển thị các đường cong của áp suất, lưu lượng, thể tích, các vòng lặp của các thông số thở, xu hướng và các thông số thông khí. Máy thở phổi Aria 104 phù hợp để thông khí cho bệnh nhân người lớn, trẻ em và trẻ sơ sinh. Máy thở phổi Aria 104 được trang bị hệ thống tạo dòng chảy bằng tuabin với hệ thống làm mát riêng biệt mang lại tiêu chuẩn an toàn và chất lượng cao hơn trong thông khí bệnh nhân.



Thông số kỹ thuật:



Điều kiện môi trường hoạt động:

• Độ ẩm tương đối: 30 - 95% không ngưng tụ
• Nhiệt độ: từ +10^oC đến + 40˚C

Bảo quản:

• Độ ẩm tương đối: <95%
• Nhiệt độ: từ -25^oC đến + 70^o C

Dữ liệu kỹ thuật:

• Kích thước: 290 x 245 x 215 mm
• Trọng lượng: 5.5 kg
• Nguồn cung cấp: 100-240Vac   50/60Hz
• Công suất tối đa: 60 VA
• Bộ cấp nguồn ngoài : 12Vdc/7A
• Pin bên trong : 12Vdc – 4.2 Ah
• Thời gian hoạt động tối đa của Pin: 4 giờ
• Thời gian sạc lại Pin khoảng 10 giờ.
• Kết nối điện tử bên ngoài:

• Kết nối RJ cho cảm biến O2
• Kết nối cảm biến lưu lượng khí
• Kết nối modul CO2 (RS232)
• Kết nối chương trình CPU (USB1)
• Kết nối dữ liệu: dữ liệu bệnh nhân, sự kiện, trends (USB2)
• Cảnh báo ngoài/gọi y tá



• Kết nối bệnh nhân:  kết nối có hình nón, nam 22 mm / Nữ 15 mm (theo tiêu chuẩn EN ISO 5356-1: 2015)
• Áp suất cung cấp (O2):

• Áp suất thấp tối đa 15 Lít / phút
• Áp lực cao 280kPa – 600kPa/ 2.8 – 6bar/ 40 – 86 psi

• Lưu lượng tối đa (O2) : 15 lít / phút
• Cấp độ bảo vệ nhiệt:  IP21

Chức năng thông khí phổi:

• Nguyên tắc hoạt động:

• Chu kỳ theo thời gian khi thể tích không đổi
• Chu kỳ áp suất
• Điều khiển lưu lượng bằng bộ vi xử lý
• Tự thở với van tích hợp

• Tự động bù áp suất : Tự động bù của áp suất khí quyển trên áp suất đo: đặt trước

• Tự động bù rò rỉ : Tối đa 60 lít / phút
• Hiển thị % dò khí: đặt trước
• Hiển thị tiêu thụ oxy theo tính toán: đặt trước
• Độ cao bù cho cảm biến oxy: đặt trước
• Cài đặt mặc định thông số hô hấp:  Đặt trước (Trẻ em, Người lớn, trẻ sơ sinh)
• Các chế độ thở:

• APCV, APCV-TV, PSV, PSV-TV (Tự động cai thở), VC / VAC,VC/VAC Baby,  V-SIMV + PS, P-SIMV + PS, CPAP, APRV
• SIGH, NEB (khí dung), Apnea BACK-UP (PSV, NIV PSV-TV, CPAP ), MANUAL

• Phạm vi thở VC / VAC từ 4 đến 150 bpm

• Thời gian hít vào / Thời gian thở ra (tối đa, tối thiểu)

• Ti min = 0,036 giây (thời gian hô hấp tối thiểu)
• Ti max = 9.6 giây (thời gian hô hấp tối đa)
• Te min = 0,08 giây (thời gian thở tối thiểu)
• Te max = 10,9 giây (thời gian thở tối đa)

• Tỷ lệ thở V-SIMV e P-SIMV Từ 1 đến 60 bpm

• Thời gian hít vào của chế độ SIMV Từ 0,2 đến 5,0 giây.

• Thể tích hít vào thở ra

• Từ 100 đến 3000 ml (Người lớn)
• Từ 50 đến 400 ml (Trẻ em)
• Từ 2-100ml (trẻ sơ sinh)

• Tỷ lệ I: E Từ 1:10 đến 4: 1

• Tạm dừng hít vào Từ 0 đến 60% thời gian hít vào

• Giới hạn áp suất hít vào Pinsp: từ 2 đến 80 cmH2O (có chức năng đặt báo thức áp suất thấp và cao)
• Độ dốc đường hô hấp 1, 2, 3, 4 (chỉ ở chế độ hoạt động bằng áp suất)
•  PEEP:  từ khi TẮT, từ 2 đến 50 cmH2O
• Điều chỉnh PEEP: điều khiển van bằng bộ vi xử lý
• Nồng độ Oxy: Có thể điều chỉnh từ 21 đến 100% với bộ trộn điện tử tích hợp
• Phương pháp phát hiện Trigger: Thông qua cảm biến (Áp suất hoặc Lưu lượng)
• Áp suất trigger (I) : Áp suất điều chỉnh từ khi TẮT; -1 đến -20 cmH2O dưới mức PEEP (bước 1 cmH2O)
• Lưu lượng Trigger (I):

• Lưu lượng điều chỉnh lúc TẮT; 0,3 đến 15 L / phút

• từ 0,3 đến 1 L / phút (bước 0,1 L / phút)
• từ 1 L / phút đến 2 L / phút (bước 0,5 L / phút)
• từ 2 L / phút đến 15 L / phút (bước 1 L / phút)

• Trigger E Từ 5 đến 90% đỉnh lưu lượng hô hấp
•  Lưu lượng hít vào : 190 L / phút
• Lưu lượng khí vào : tự động
•  PS (hỗ trợ áp suất) Từ 2 đến 80 cmH2O (PSV, V-SIMV+PS, P-SIMV+PS)
• SIGH trong chế độ VC / VAC

Trong khoảng: 40 - 500 bpm (bước 1 bpm)

•  Biên độ: TẮT, 10 -100% lưu lượng hít vào thở ra đã đặt (bước 10%)
• PEEP/CPAP : Áp suất từ 3 đến 50 cmH2O
• APRV

• Thời gian áp lực cao và thấp: từ 1 đến 200 giây
• Áp lực cao và thấp: từ 3 đến 50 cmH2O

•  Các tính năng

• MENU tính năng (Cài đặt – dữ liệu bệnh nhân)
• Giới hạn cảnh báo
• Trực quan hóa đồ họa
• BLock INSP – EXP (tối đa 20 giây)
• Điều khiển bổ xung 100% oxy ( nồng độ oxy đạt tối đa 100% 5 phút)
• Điều khiển xông khí dung (6 Lít/phút)
• Điều khiển MANUAL (thông khí thủ công)

• Khí dung – NEB:có thể lựa chọn lưu lượng 6 l/phút với tự động bù ơ các chế độ thở bắt buộc và đầu ra chuyên dụng

• Dây thở

• Dây đơn 150 cm. Dây thở người lớn / trẻ em với van thở ra và cảm biến lưu lượng
• Dây kép 150 cm. Dây thở người lớn / trẻ em (van thở trên máy thở)

• Phần mềm mở rộng có thể nâng cấp: cổng USB 1

Giao diện người dùng:

• Màn hình hiển thị: TFT LED kích thước 10.4 inch, vùng  hiển thị 262x163 mm

• Bàn phím :

Bàn phím để truy cập nhanh các chức năng. Núm mã hóa cho:

• lựa chọn, thiết lập và xác nhận các thông số thở sinh lý
• lựa chọn và kích hoạt trực tiếp chức năng

• Hiển thị và cài đặt:

• Cài đặt chế độ hoạt động
• Các thông điệp và tín hiệu báo động
• Thiết lập và theo dõi các thông số thở sinh lý
• Các biểu đồ bổ sung và các thông số thở
• Menu chức năng cài đặt các tham số hoạt động
• Kích hoạt các chức năng đặc biệt
• Các chế độ hoạt động, chức năng đồng hồ, ngày và giờ
• Trực quan hóa phiên bản phần mềm

• Chương trình hiệu chuẩn

• Tự kiểm tra
• Đặc tính Tua bin
• Hiệu chuẩn cảm biến lưu lượng thở ra
• Sử dụng ở mức cao
• VTEc
• Kích hoạt khí dung
• Kích hoạt chức năng chụp màn hình
• Tắt máy

• MENU tính năng – Cài đặt

• Hiển thị (Độ sáng, tiết kiệm năng lượng, mức âm thanh, âm thanh chạm)
• Ngày và giờ
• Ngôn ngữ
• Đơn vị
• Chức năng khác ( Kích hoạt NIV, Lỗi nguồn, Thời gian ngưng thở)
• Cảm biến khí (IRMA-ISA)
• Các kiểm tra bổ sung (Hiệu chỉnh cảm biến O2, hiệu chuẩn cảm biến lưu lượng)
• Tắt máy
• Quay trở lại chương trình trước

• MENU tính năng – Dữ liệu bệnh nhân:Dữ liệu bệnh nhân có thể cài đặt hoặc xóa

• Giới hạn cảnh báo:PAW (cmH2O), PEEP (cmH2O), Vte (ml), VM (L/min), O2 (%), RR (bpm)

• Đồ thị hiển thị

• Các đường cong: Áp lực (PAW) – lưu lượng – Thể tích (Vte) – O2
• Các vòng lặp: Áp lực/ thể tích – Lưu lượng/ thể tích – Áp lực/ lưu lượng
• Đồ thị: chu kỳ hít vào – thở ra (INSP-EXP)
• Các sự kiện
• Các Trend

• Sự kiện:Dung lượng lưu trữ (72 h) của tất cả các thông số đo được
• Trends:Bộ nhớ lưu trữ lên tới 100 dữ liệu bao gồm cả cảnh báo.

• Thiết lập chức năng (thiết lập các thông số thở sinh lý): Vti (ml), RR (bpm), I:E, Pause (%),PEEP (cmH2O), O2 (%),Tr. I (L/min - cmH2O), SIGH (Sigh. Amp. (%), Sigh. Int. (b)), Vte (ml), PMax, Pmin, Pinsp (cmH2O), Slope, BACK-UP parameters, PS (cmH2O), RRsimv (bpm), Ti (s), Ti Max (s), Tr. E (%), CPAP (cmH2O),  Áp lực cao - thấp (cmH2O), Thời gian cao - thấp (s)
• Phạm vi của các thông số đo:

• Nhịp hô hấp (phạm vi: 0 - 200 bpm)
• Tỷ lệ I: E (phạm vi 1:99- 99: 1)
• (*)% của O2 (phạm vi: 0% -100%)
• Thể tích khí hít vào thở ra: Vte, Vti (phạm vi: 0 - 3000 ml)
• Thể tích/ phút (phạm vi: 0 - 40 l / phút)
• PAW: đỉnh, trung bình, cao PEEP (phạm vi -20 - 80 cmH2O)
• Lưu lượng đỉnh hô hấp: Fi (phạm vi: 1- 190 l / phút)
• Lưu lượng đỉnh hô hấp: Fe (phạm vi: 1- 150 l / phút)
• Tinsp., Texp, Tpause (phạm vi 0,036 - 10,9 giây)
• Thể tích hô hấp tĩnh (phạm vi: 10 - 150 ml / cmH2O)
• Sức cản đường thở: 0 -  400 cnH2O/lít/giây
• % rò rỉ khí
• Tiệu thụ O2 ( phạm vi từ 0-100l/phút)

• Các thông số được hiển thị: RR (bpm), I PAW , PEEP, CPAP (cmH2O), RR (bpm), I:E, O2 (% - l/min), Vte (ml), VM (L/min), MAP (cmH2O), Pplateau (cmH2O), Fi , Fe (L/min), Ti , Tpause, Te (sec.), Ri (cmH2O/l/s), Cs, Cd (ml/cmH2O), Leak ( % )

• Cảm biến đo lưu lượng: Thay đổi từ tính (được cấp bằng sáng chế), loại đa dụng
• Hiệu chỉnh: tự động (bắt đầu bởi người vận hành)
• Bảo dưỡng bằng cách khử trùng bằng hơi nước hoặc hóa chất

• Bộ đo oxy

• Bằng điện tử ( giá trị hiển thị trong thông số thở )
• Hiệu chuẩn: tự động ( chạy hiệu chuẩn bởi người sử dụng )

Các loại cảnh báo:

• Theo MENU: với các giới hạn được đặt bởi người sử dụng
• Theo DEFAULT: người sử dụng không thể cài đặt chúng
• Cài đặt cảnh báo mặc định : Chỉ định (Trẻ em, Người lớn,trẻ sơ sinh )
• Báo động ưu tiên: Cao - Trung bình - Chờ
• Báo động trực quan hóa tối đa 3 báo động đồng thời; báo động bổ sung

Cảnh báo với các giới hạn được thiết lập của người sử dụng:

• Áp suất đường khí: cao - thấp
• Nhịp thở: Cao - Thấp
• Thể tích thở ra: Cao - Thấp
• Thể tích thở ra theo phút: Cao - Thấp
• PEEP: Cao - Thấp
• Nồng độ O2 : Cao - Thấp
• Nguồn điện cung cấp:  Báo động xảy ra trong trường hợp mất nguồn điện bên ngoài
• Ngừng thở Tỷ lệ thấp

Cảnh báo hệ thống:

• Mức (sạc): Pin ở mức 50%
• Mức (sạc): Pin ở mức 25%
• Mức pin (thấp): 10 phút
• Pin bị ngắt kết nối: Có / Không
• Pin quá nhiệt: Chỉ thị vượt quá giới hạn nhiệt độ pin bên trong
• Không có kết nối với dây thở: Chỉ thị dây thở bị ngắt kết nối
• Nguồn cung cấp O2: thấp < 2.7 bar
• Tín hiệu lỗi tuabin:  trong trường hợp có tình trạng lỗi quạt gió
• Tua bin quá nhiệt: Chỉ thị vượt quá giới hạn nhiệt độ bên trong tuabin
• Tua bin quá dòng: Chỉ thị quá dòng bên trong tuabin
• Bảo trì: 1000 giờ

Tự động kiểm tra và cảnh báo:

• Turbin:Hoạt động chính xác của tuabin được thử nghiệm
• Không có Oxy:Được thực hiện để kiểm tra độ lệch của cảm biến oxy
• Cảm biến lưu lượng hít vào – thở ra:Xác minh hoạt động của cảm biến lưu lượng thông qua kiểm soát lưu lượng khí ra
• Cảm biến áp lực đường khí: Kiểm tra hoạt động của cảm biến áp lực đường khí thông qua điều khiển đọc PAW
• Van điện từ :Kiểm tra hoạt động chính xác của van điện từ
• Dây thở:Kiểm tra dây thở
• Pin:Kiểm tra dung lượng pin
• Cảm biến oxy:Kiểm tra tình trạng tế bào cảm biến
• Cảnh báo âm thanh:Xác minh bởi người sử dụng phát tín hiệu âm thanh, xác nhận của kiểm tra được thực hiện bằng cách cho cảnh báo đó im lặng.



• Máy chính: màn hình cảm ứng 10,4 inch 1 cái
• Bộ dây thở silicon sử dụng nhiều lần cho người lớn: 1 bộ
• Bộ dây thở silicon sử dụng nhiều lần cho trẻ em: 1 bộ
• Bộ lọc kháng khuẩn HEPA: 1 cái
• Phổi giả test máy: 1 cái
• Cáp nguồn: 1 cái
• Bộ pin tích hợp: 1 bộ
• Cảm biến oxy: 1 cái
• Bộ hướng dẫn sử dụng: 1 bộ

Bảo hành theo tiêu chuẩn của nhà sản xuất
